Alimentador de doble tornillo
Introducción
Este alimentador de tornillo con canal en U doble está hecho de acero inoxidable 304. Constaba de 2 ejes dentro de la carcasa del canal en U. Se aplica en la industria de las baterías, por lo que el contenido de cobre es menor o igual al 0,5%, el contenido de zinc es menor o igual al 0,5% según las necesidades.
Para la soldadura de tramos de tornillo con eje, se realiza una soldadura completa en ambos lados. El descentramiento del eje es menor o igual a 0,2 mm en los extremos de ambos ejes.
El sellado consta de un sellado de labio y una empaquetadura de prensaestopas. La junta de sellado está hecha de silicona. El rodamiento es marca NSK.
Descripción de productos

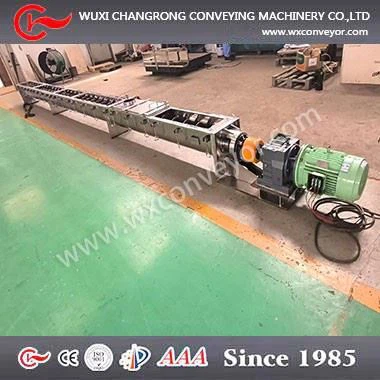

Planos generales y fotografías de alimentadores de doble tornillo.
Todo el contacto con el material está hecho de acero inoxidable 304, el resto está hecho de acero al carbono Q235.
1. Se pueden rastrear las materias primas del alimentador de doble tornillo. Usaremos un analizador espectral para volver a -verificar todas las materias primas de acuerdo con el certificado de material proporcionado por los sub-proveedores. Solo se pueden utilizar materias primas aprobadas para la fabricación.
2. Para las piezas mecanizadas, tenemos una inspección del proceso y haremos registros para cada pieza. Solo se puede utilizar la pieza de la máquina aprobada para el siguiente proceso de fabricación.
3. Para la subcontratación-de piezas, rodamientos, motores y reductores, elegimos marcas confiables. También utilizamos marcas calificadas recomendadas por los compradores.
La dirección de rotación es transportar hacia el centro.
4. Para la soldadura, se puede realizar 100% visualmente y también se pueden realizar END de acuerdo con las necesidades del comprador. Wuxi Changrong Conveying Machinery Company puede proporcionar un informe de prueba RT o PT si es necesario.
5 Para la prueba de aceptación en fábrica del transportador, haremos un informe FAT y lo enviaremos al comprador para su verificación. Solo se puede entregar al comprador el transportador aprobado.
6 Enviaremos todos los datos de inspección originales, el libro manual y la lista de piezas de repuesto al comprador.
Parámetro técnico
|
Nombre del componente |
tamaño |
Necesidades del cliente: puede completar su solicitud de la siguiente manera |
|
Vuelo de tornillo |
Ø350mm |
|
|
Paso de vuelo del tornillo |
variable |
|
|
Grosor del tramo de tornillo |
6mm |
|
|
Eje central del tornillo |
Ø219*10mm |
|
|
longitud del alimentador de tornillo |
8966 mm |
|
|
Sistema de propulsión |
18,5 KW a 42 rpm |
|
|
Dirección de conducción |
El accionamiento es de accionamiento doméstico, serie "R", reductor de engranajes helicoidales, montado en eje con motor eléctrico de 18,5 KW-380 V-3ph-50 Hz y clasificación IP65 y ubicado en el extremo de entrada del transportador. |
|
|
inclinación del alimentador de tornillo |
1.50 |
|
|
Tratamiento superficial |
La superficie interior está pulida-como un espejo y la superficie exterior está chorreada con arena. |
|
|
Peso neto |
4035kg |
|
|
Tamaño de embalaje |
Por determinar |
|
|
Tipo de embalaje |
Por caja de madera contrachapada (estándar de exportación) |
|
|
Peso bruto |
4235kg |
|
|
tiempo de fabricación |
30 días a 45 días después del pago inicial |
|
|
Plazo de pago |
30% prepago por T/T, el 70% se equilibrará antes de la entrega |
Se puede negociar. |
|
Período de garantía |
12 meses después de la puesta en marcha en el sitio o 18 meses después de la entrega, lo que ocurra primero |
|
|
Servicio del sitio |
Podemos enviar técnicos al sitio si es necesario. |
Solicitud de inspección
Todas las soldaduras se inspeccionan visualmente al 100% durante la etapa de fabricación. Wuxi Changrong Conveying Machinery Company puede proporcionar un informe de prueba RT o PT si es necesario.
¿Cómo obtener una respuesta rápida con un diseño y cotización personalizados correctos?
Cómo conseguir un diseño y presupuesto personalizado correcto
Envíanos la siguiente información:
Longitud de transporte. L= ____m
Grado de inclinación del transporte .=____00(la inclinación es de 10a 900)
Capacidad de transporte=___m3/hora
El transporte es continuo o no.
¿Qué tipo de materiales se van a transportar? polvo, partícula o algo más. Proporcionar la densidad aparente de los materiales, la capacidad de flujo, la humedad, etc.
El alimentador de tornillo está hecho de acero inoxidable o acero al carbono.
Voltaje en su ubicación. En China, es 380 V, 50 HZ, 3PH
